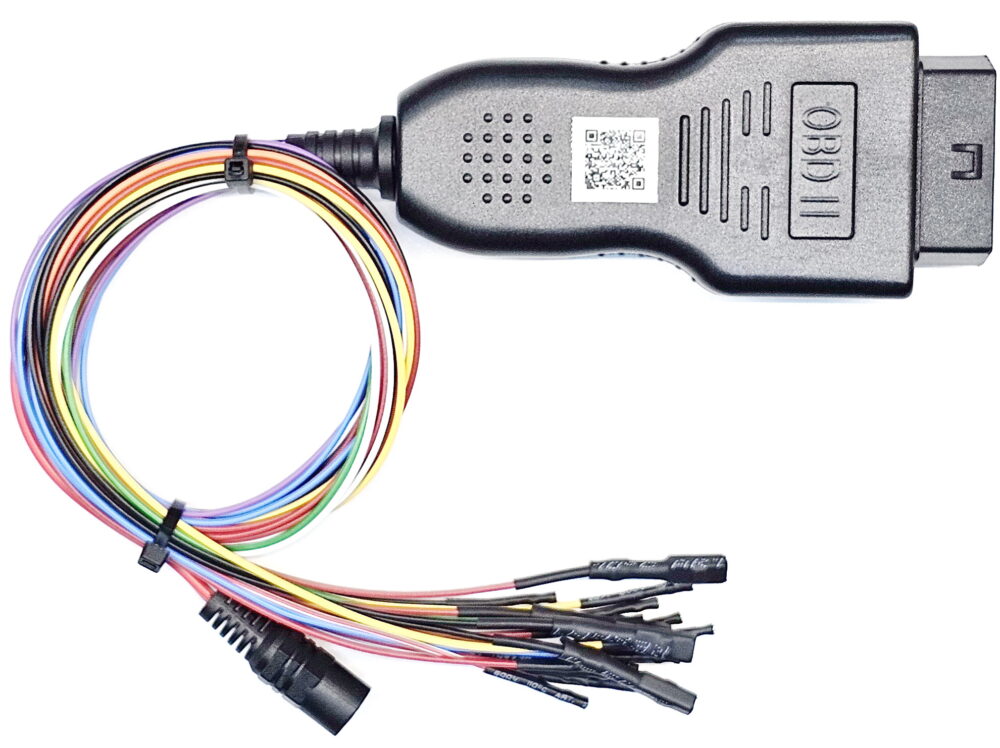

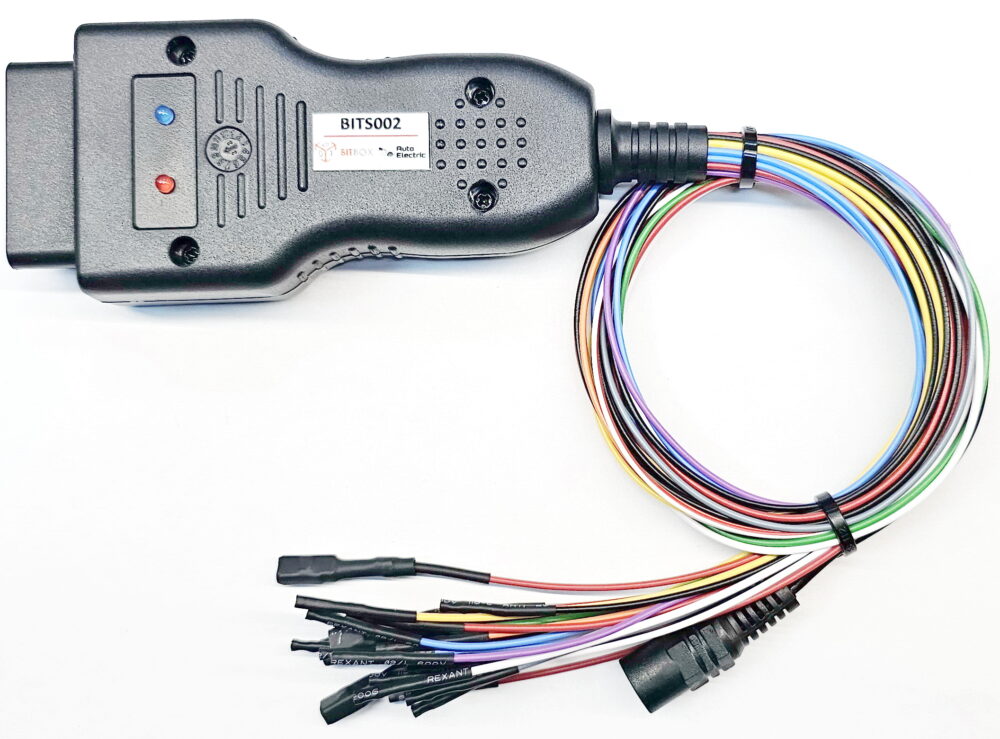

Адаптер BITS002 для BitBox

Специальный адаптер для подключения блоков управления на столе.

Выполняет автоматическое управление питанием и бут-пинами через J2534 адаптер.

Имеет разъем OBDII (мама) для подключения к адаптеру J2534, например Сканматик SM2/SM2PRO/SM3.

Назначение выводов соответствует Документации к программе:
Красный - +12 POWER
Черный - Ground
Желтый - CAN-Hi
Синий - CAN-Lo
Зеленый - K-line
Серый - Boot L0
Белый - Boot L1
Оранжевый - Boot H0
Фиолетовый - Vpp
Белый/красный - GPT1
Белый/черный - GPT2

Для работы с обновленным модулем программатора BitBox Bosch MG1/MD1 Gen2 BSL/BENCH для работы с заблокированными блоками управления Bosch MG1/MD1 Gen2 06.2020+

Bosch MG1/MD1 BMW TC2XX/SPC5777 BENCH [только SM2/SM3] (FID: 577)
Для блоков управления BMW и Mini, выпущенных после 06.2020. Позволяет чтение и запись флеш с автоопределением типа процессора и размера памяти, а также чтение и запись EEPROM. Работа ведется при подключении блока на столе. Не требует вскрытия или дополнительных действий для разблокировки Коррекция чек-сумм делается при записи.
Поддерживаемые процессоры:

- Infineon AURIX TC298, TC299
- NXP SPC5777

Поддерживаемые типы блоков BMW/Mini:

MG1CS003, MG1CS024, MG1CS049, MG1CS201, MD1CS001, MD1CP002, MD1CP032

Bosch MG1/MD1 TC2XX BSL/BENCH [только SM2/SM3] (FID: 582)
Позволяет разблокировку закрытых блоков упраления в режиме BSL через Voltage Glitch, чтение и запись флеш в режиме на СТОЛЕ/BENCH (после разблокировки) с автоопределением типа процессора и размера памяти, а также чтение и запись EEPROM. Требует вскрытия ЭБУ для разблокировки. Коррекция чек-сумм делается при записи.

Работает только с J2534 адаптерами Сканматик SM2 PRO/SM3. Требует обновления драйверов.
Поддерживаемые процессоры:

- Infineon AURIX TC298, TC299

Поддерживаемые типы блоков:

Kia/Hyundai:
MD1CS012

JLR:
MD1CP017

PSA group:
MD1CS003, MG1CS042

VAG group:
MD1CS004, MD1CS014, MG1CS002, MG1CS011

Trucks/Ind.:
MD1CE100

China:
MD1CS089
