Кабель универсальный v.2 для Комбилоадер (Combiloader) + Сканматик (Scanmatik)

Кабель универсальный для Комбилоадер (Combiloader) с SM2/SM2PRO/ SM3 .

Описание:

Комплект универсальной платы с кабелем предназначен для подключения Комбилоадер (Combiloader) к различным ЭБУ "на столе".

На плате установлен разъем с обозначением Комбилоадер (Combiloader), к которому подключается адаптер Комбилоадер (Combiloader).

К разъему ЭБУ (ECU) подключаются:

• универсальный кабель с игольчатыми контактами (поставляется в комплекте);

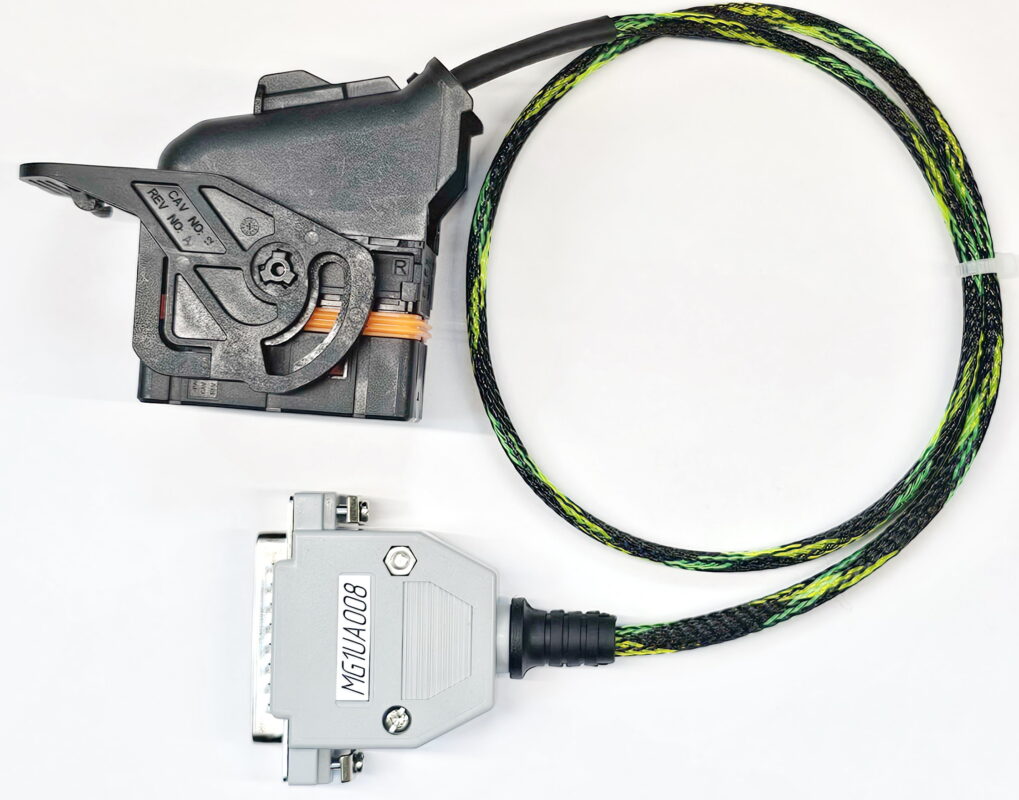

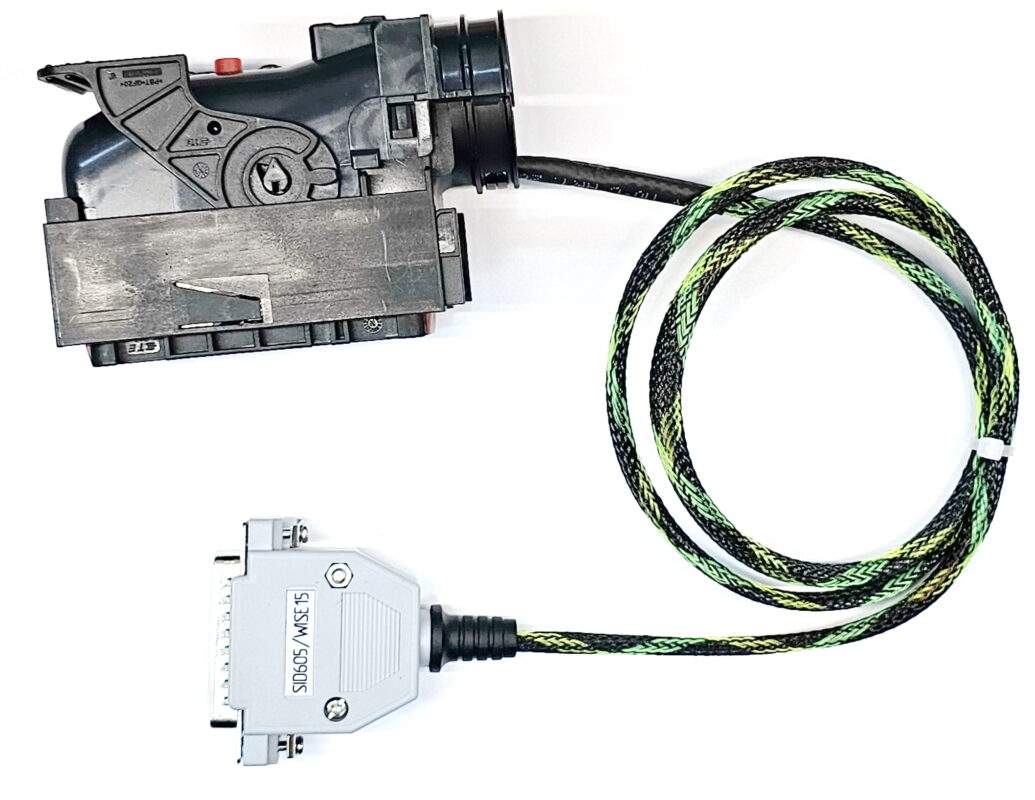

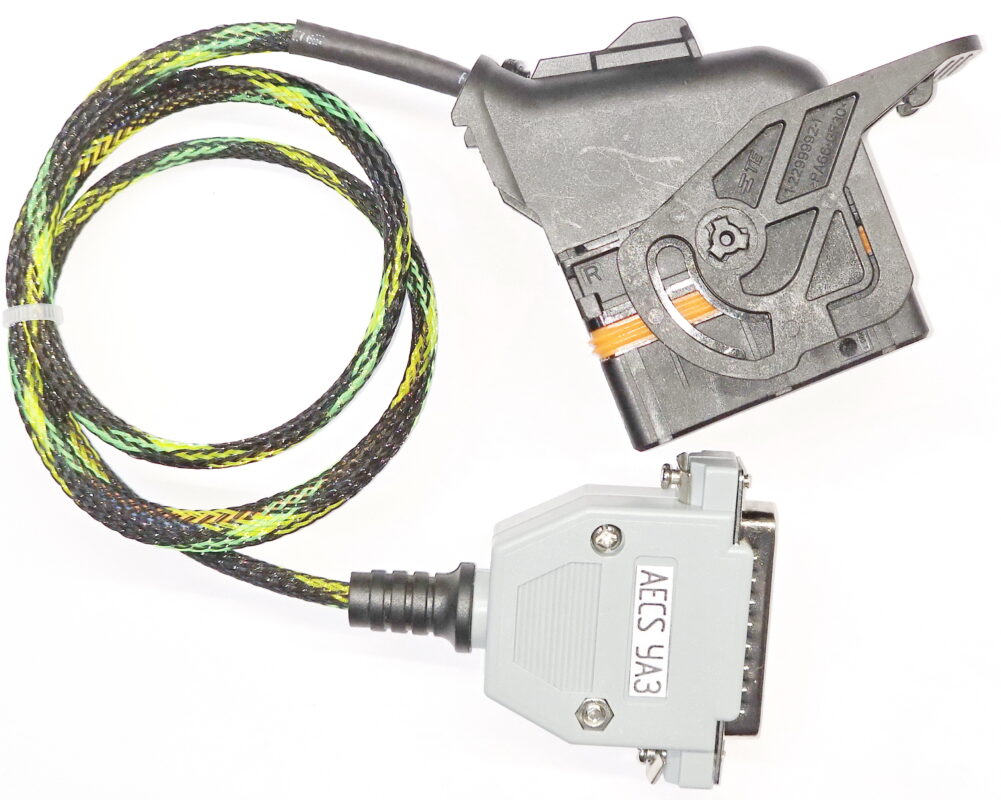

• кабели со специализированными колодками для быстрого подключения к блокам управления:
• кабель для программирования блоков EDC7UC31 двигателей КАМАЗ/ММЗ/МТЗ/ЯМЗ/BAW/Dayun/DongFeng/FAW/Iveco/New Holland/Shaanxi/Yutong;

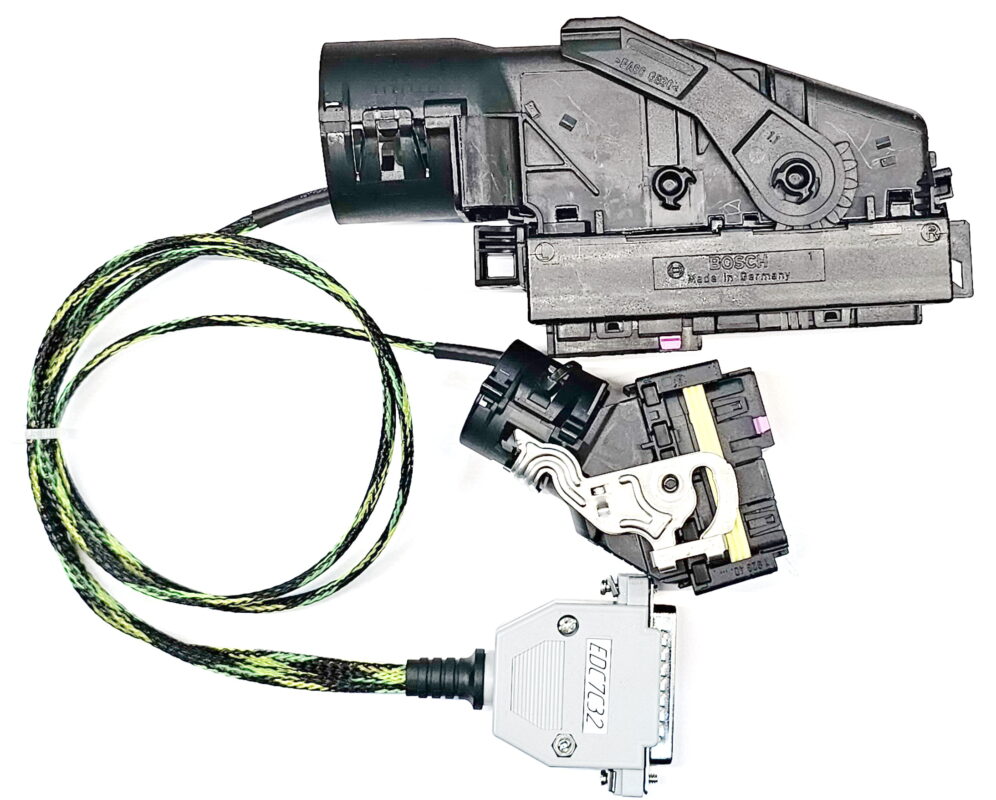

• кабель для программирования блоков EDC7C32, EDC7С3 от грузовиков MAN;
• Кабель для программирования блоков EDC17CV41;
• Кабель для программирования блоков EDC17CV42.
• Кабель для  программирования  блоков Continental SIM2K-250/251/260/261
• Кабель для  программирования  блоков Bosch ME17/ME17.8.8/ME17.8.8.1/ME17U6

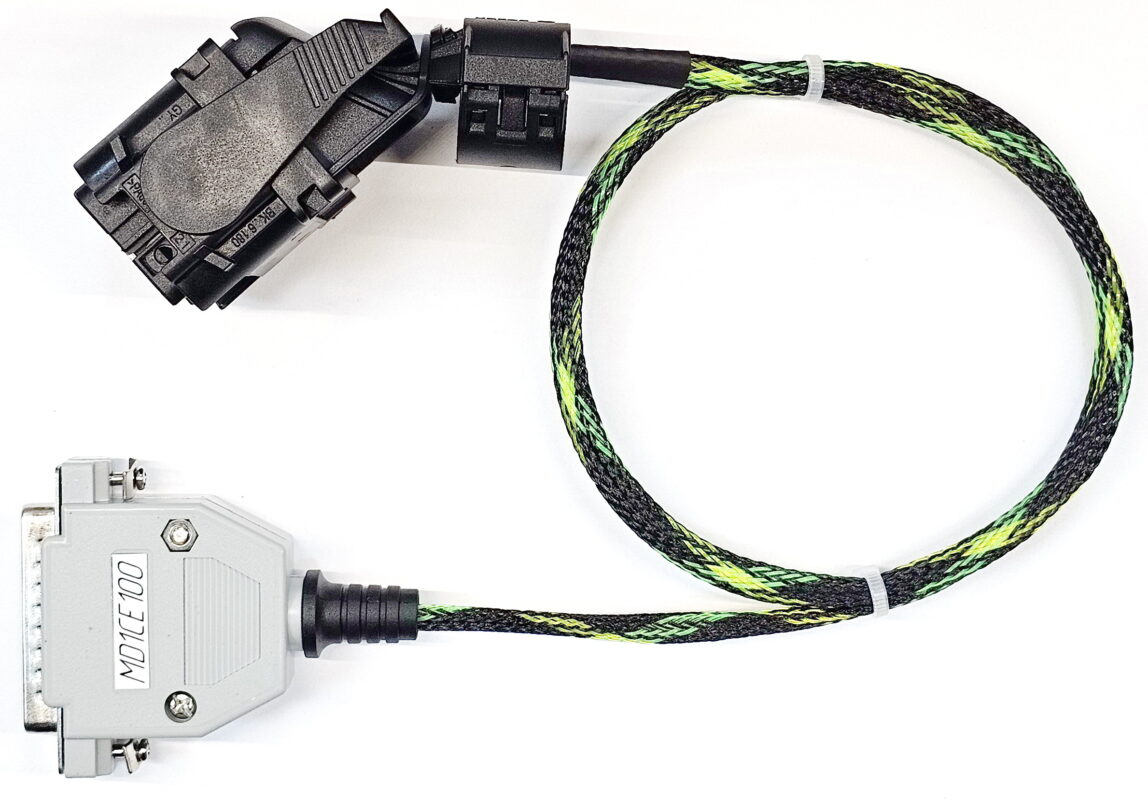

• Кабель для программирования  блоков MD1CE100

Список специализированных кабелей расширяется, так же кабели могут быть изготовлены по заказу покупателя.

На плате установлен разъем DB25F для подключения адаптера Сканматик (Scanmatik) без использования главного кабеля.

Так же на плате установлен переключатель для подключения терминального резистора 120 Ом на линии CAN, с светодиодами сигнализирующими положение “ON 120 Ohm” – резистор подключен, “OFF 120 Ohm”- резистор отключен.

На плате установлен дополнительный переключатель выбора K-линия с адаптера Комбилоадер (Combiloader) или с SM2 разъема, со светодиодами, сигнализирующими выбранный адаптер. “K-LINE J2534” -  K-линия поступает с адаптера SM2, “K-LINE COMBILOADER” -  K-линия поступает с адаптера Комбилоадер (Combiloader).

Переключение необходимо для работы с такими блоками как EDC7UC31, EDC17CV44/54, ME7.4.4 PSA, ME7.4.5 PSA, MSE6.0 соответствующими модулями. Все уточнения по работе смотрите в Документации программатора Комбилоадер (Combiloader).

Так же на плате установлен разъем подачи общего питания +12В. Размер разъема питания 5.5x2.1мм. При подаче питания на плату зажигается светодиод “Power”.

Для данного варианта в настройках Комбилоадер (Combiloader) необходимо указывать следующие выводы сигналов GPT.

Распиновка универсального кабеля:

Универсальный кабель с игольчатыми контактами изготовлен согласно Документации программатора Комбилоадер (Combiloader) и соответствует  ее цветовой маркировке проводов. Для удобства пользователя каждый провод имеет бирку с обозначением.

Красный - ЭБУ: К30/+12В (VECU)

Желтый - ЭБУ: К15/Зажигание (VKEY)

Оранжевый - ЭБУ: К30Р/Питание после гл.реле (K30P)

Серый - ЭБУ: Управление гл.реле (Упр ГР)

Синий - ЭБУ: K-линия (K-line)

Зеленый - ЭБУ: Разрешение программирования (PRG)

Белый/черный - ЭБУ: GPT1 (GPT1)

Белый/красный - ЭБУ: GPT2 (GPT2)

Зеленый/красный - ЭБУ: CAN-L (CAN-L)

Белый - ЭБУ: CAN-H (CAN-H)

Все подключения к ЭБУ должны выполняться при отключенном напряжении питания универсальной платы в строгом соответствии с Документацией программатора Комбилоадер (Combiloader) и только квалифицированным специалистом.  Неправильное подключение или ненадежная подача питания может привести к выходу из строя ЭБУ!

Комплект поставки

Адаптер

Соединительный кабель

Штекер питания

Гарантия

На данный продукт распространяется стандартная гарантия 1 год.
